Táblaollók

Kézi, hidraulikus és motorizált kivitelben.

Forduljon hozzánk bizalommal!

Amennyiben gépeinkkel kapcsolatban kérdése merülne fel,
vegye fel velünk a kapcsolatot.

Modell	KS 1	KS 2
Cikkszám	3811001	3811002
Max. vágási Ø	1000 mm	1000 mm
Vágási teljesítmény	1.0 mm	2.0 mm
Vágási sebesség	–	7,5 m/p.
Penge kinyúlása	200 mm	280 mm
Max. kinyúlás	600 mm	680 mm
Motor teljesítmény	–	1.1 kW (400 V)
Méret (h x sz x m)	1200 x 200 x 350 mm	1400 x 400 x 1150 mm
Súly	45 kg	350 kg

KS 1, KS 2

Kézi táblaollók fém, papír és egyéb anyagok vágására.

KS1

KS2

BSS 1000

Kézi táblaolló összecsukható alapzattal.

Modell	BSS 1000
Cikkszám	3741100
Max. munkaszélesség	1020 mm
Max. anyagvastagság	1,20 mm
Méret (h x sz x m)	1830 x 550 x 1225 mm
Súly	97 kg

Modell	BSS 1020	BSS 1250 E
Cikkszám	3816001	3816002
Munkaszélesség	1050 mm	1250 mm
Max. anyagvastagság	1,50 mm	1,50 mm
Ütköző	0 – 550 mm	0 – 550 mm
Hátsó ütköző szélessége	790 mm	790 mm
Munkaasztal	600 x 1280 mm	600 x 1530 mm
Méret (h x sz x m)	2000 x 850 x 1500 mm	2450 x 1000 x 1820 mm
Súly	435 kg	490 kg

BSS kézi táblaollók

Masszív kivitelben ipari használatra.

TBS 650-12 T, TBS 1050-10 T

Kézi precíziós táblaollók állítható szögű oldalütközővel.

Modell	TBS 650-12 T	TBS 1050-10 T
Cikkszám	3776165	3776111
Max. munkaszélesség	650 mm	1050 mm
Max. anyagvastagság	1,25 mm	1,00 mm
Hátsó ütköző	0 – 500 mm	0 – 500 mm
Méret (h x sz x m)	970 x 470 x 540 mm	1370 x 480 x 580 mm
Súly	100 kg	160 kg

Modell	TBS 1501-15	TBS 2001-12
Cikkszám	3746015	3746020
Munkaszélesség	1500 mm	2000 mm
Asztalmagasság	684 mm	684 mm
Hátsó ütköző beállítási tartomány	0 – 450 mm	0 – 450 mm
Méret mm-ben (h x sz x m)	1950 x 1100 x 1050	2450 x 1100 x 1050
Súly	445 kg	511 kg

TBS kézi táblaollók

Acél, alumínium és réz vágására.

FTBS 1050-10 táblaolló

Lábvezérléssel, stabil és robusztus, hegesztett szerkezettel.

Modell	FTBS 1050-10
Cikkszám	3772910
Max. munkaszélesség	1050 mm
Max. anyagvastagság	1,00 mm
Hátsó ütköző	500 mm
Méret (h x sz x m)	1160 x 730 x 930 mm
Súly	175 kg

Modell	FTBS 1050-12 M	FTBS 1300-12 M
Cikkszám	3753012	3753013
Munkaszélesség	1030 mm	1300 mm
Max. anyagvastagság	1,25 mm	1,25 mm
Vágási szög	3°	3°
Hátsó ütköző	550 mm	550 mm
Oldalsó ütköző	200 mm	200 mm
Méret (h x sz x m)	1380 x 880 x 1300 mm	1790 x 510 x 1290 mm
Súly	148 kg	200 kg

FTBS 1050-12 M, FTBS 1300-12 M

Táblaollók lábvezérléssel ipari és kézműves szektorokba.

FTBS P pneumatikus táblaollók

Univerzális, ipari használatra.

Modell	FTBS 1050-15 P	FTBS 1050-20 P	FTBS 1300-15 P	FTBS 1300-20 P
Cikkszám	3754015	3754020	3755015	3755020
Max. munkaszélesség	1030 mm	1030 mm	1330 mm	1330 mm
Max. anyagvastagság	1,50 mm	2,00 mm	1,50 mm	2,00 mm
Vágási szög	3°	3°	3°	3°
Kompresszor nyomása	8-10 bar	8-10 bar	8-10 bar	8-10 bar
Hátsó ütköző	550 mm	550 mm	550 mm	550 mm
Oldalsó ütköző	200 mm	200 mm	200 mm	200 mm
Vágás percenként	22	15	21	14
Méret (h x sz x m)	1490 x 1250 x 1290 mm	1490 x 1250 x 1290 mm	1790 x 1250 x 1290 mm	1790 x 1250 x 1290 mm
Súly	270 kg	280 kg	300 kg	310 kg

Modell	MTBS 1050-10
Cikkszám	3772915
Max. munkaszélesség	1050 mm
Max. anyagvastagság	1,00 mm
Hátsó ütköző	500 mm
Motor teljesítmény	0,75 kW (400 V)
Méret (h x sz x m)	1312 x 970 x 570 mm
Súly	238 kg

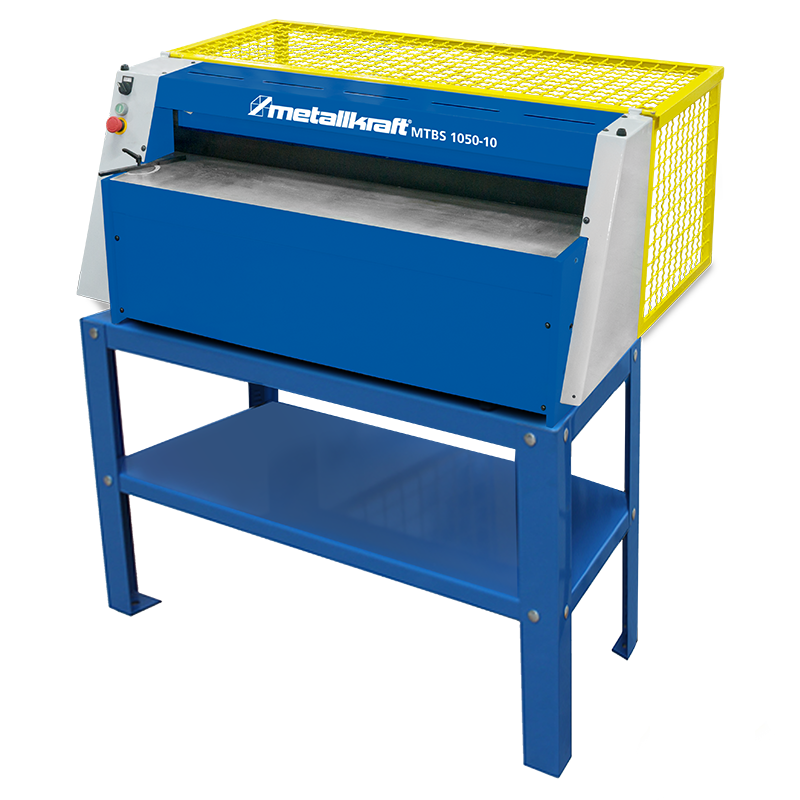

MTBS 1050-10

Motoros táblaolló robusztus, hegesztett szerkezettel.

MTBS E táblaollók

Motorizált modellek lábvezérléssel.

Modell	MTBS 1255-30 E	MTBS 1255-40 E	MTBS 2055-30 E
Cikkszám	3757013	3757014	3757023
Munkaszélesség	1250 mm	1250 mm	2050 mm
Anyagvastagság (400 N / mm²)	3 mm	4 mm	3 mm
Anyagvastagság (700 N / mm²)	1,5 mm	2,0 mm	1,5 mm
Vágási szög	2,4°	2,4°	2,0°
Lemeztartó karok száma	2 db.	2 db.	3 db.
Hátsó ütköző	630 mm	630 mm	630 mm
Vágás percenként	30	30	30
Motor teljesítmény	3 kW (400 V)	4 kW (400 V)	4 kW (400 V)
Méret (h x sz x m)	1682 x 1477 x 1100 mm	1712 x 1605 x 1190 mm	2495 x 1610 x 1190 mm
Súly	850 kg	1185 kg	1520 kg

Modell	MTBS 1350-30 M
Cikkszám	3815512
Max. munkaszélesség	1350 mm
Anyagvastagság (400 N/mm²)	3,0 mm
Anyagvastagság (700 N/mm²)	1,5 mm
Hátsó ütköző	750 mm
Vágási szög	2,2°
Vágások percenként	40
Motor teljesítmény	3 kW
Méret (h x sz x m)	1920 x 1920 x 1110 mm
Súly	1150 kg

MTBS 1350-30 M
motoros táblaolló

Robusztus szerkezet, LED-es vágóvonal megvilágítás.

MTBS motorizált táblaolló széria

Nehéz, robusztus hegesztett szerkezettel, manuálisan állítható hátsó ütközővel.

MTBS 3102

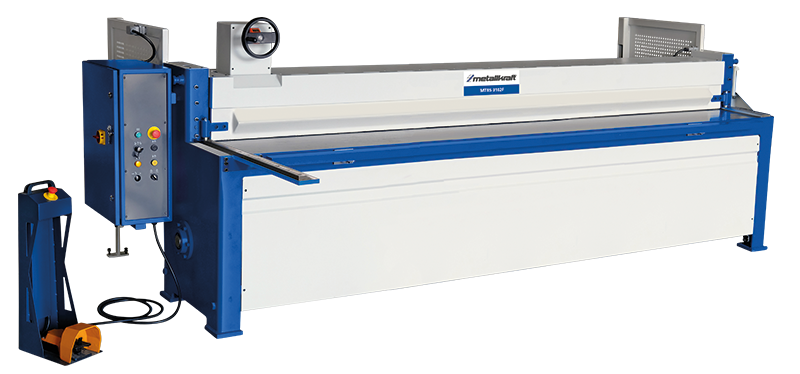

MTBS 3102 F (hátsó ütköző elülső kézi kerékkel állítható)

Modell	MTBS 2103	MTBS 2103 F	MTBS 3102	MTBS 3102 F
Cikkszám	3815420	3815421	3815430	3815431
Max. vágási hossz	2040 mm	2040 mm	3060 mm	3060 mm
Anyagvastagság (400 N / mm²)	3 mm	3 mm	2 mm	2 mm
Anyagvastagság (700 N / mm²)	1,5 mm	1,5 mm	1,2 mm	1,2 mm
Vágás percenként	34	34	34	34
Vágási szög	2,4°	2,4°	1,6°	1,6°
Hátsó ütköző	550 mm	550 mm	550 mm	550 mm
Motor teljesítmény	3 kW (400 V)	3 kW (400 V)	3 kW (400 V)	3 kW (400 V)
Méret (h x sz x m)	2620 x 1800 x 1370 mm	2620 x 1800 x 1500 mm	3650 x 2300 x 1400 mm	3650 x 2300 x 1400 mm
Súly	1300 kg	1300 kg	1820 kg	1840 kg

MTBS B motorizált táblaolló széria

Nehéz, robusztus hegesztett szerkezettel, manuálisan állítható hátsó ütközővel.

MTBS 1540-40 B elölnézet

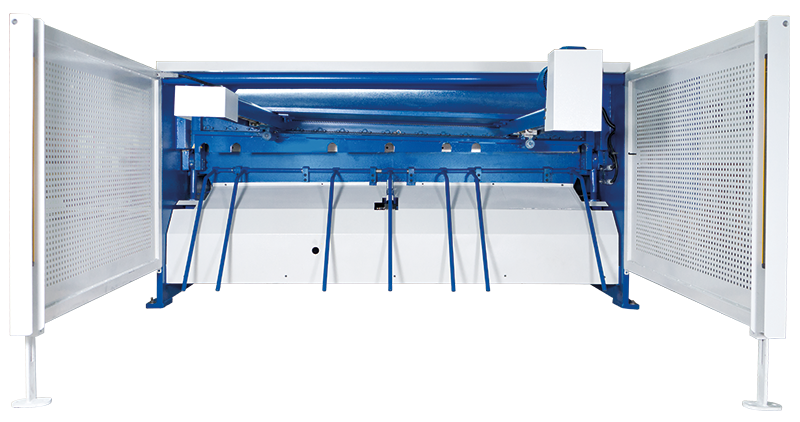

MTBS 2100-40 B hátulnézet

Modell	MTBS 1350-30 B	MTBS 1540-40 B	MTBS 2100-40 B	MTBS 2550-40 B	MTBS 3130-30 B
Cikkszám	3815513	3815515	3815520	3815525	3815530
Munkaszélesség	1350 mm	1540 mm	2050 mm	2550 mm	3050 mm
Anyagvastagság (400 N/mm²)	3 mm	4 mm	4 mm	4 mm	3 mm
Anyagvastagság (700 N/mm²)	1,5 mm	2,5 mm	2,5 mm	2,5 mm	1,5 mm
Vágás percenként	40	40	38	38	38
Vágási szög	2,2°	2,0°	1,8°	1,8°	1,5°
Hátsó ütköző	750 mm	750 mm	750 mm	750 mm	750 mm
Motor teljesítmény	3,0 kW (400 V)	5,5 kW (400 V)	7,5 kW (400 V)	7,5 kW (400 V)	7,5 kW (400 V)
Méret (h x sz x m)	1920 x 1920 x 1110 mm	2170 x 2160 x 1280 mm	2730 x 2160 x 1280 mm	3170 x 2160 x 1280 mm	3760 x 2160 x 1280 mm
Súly	1150 kg	2200 kg	2600 kg	3000 kg	3600 kg

MTBS-T motorizált táblaolló széria

NC vezérlésű hátsó ütközővel, pneumatikus lemeztartóval.

Modell	MTBS 1350-30 T	MTBS 1540-40 T	MTBS 2100-40 T	MTBS 2550-40 T	MTBS 3130-30 T	MTBS 3130-40 T
Cikkszám	3815613	3815615	3815620	3815625	3815630	3815631
Munkaszélesség	1320 mm	1530 mm	2090 mm	2530 mm	3100 mm	3080 mm
Anyagvastagság (400 N / mm²)	3 mm	4 mm	4 mm	4 mm	3 mm	4 mm
Anyagvastagság (700 N / mm²)	1,5 mm	2,5 mm	2,5 mm	2,5 mm	1,5 mm	2,5 mm
Vágás percenként	40	40	38	38	38	38
Vágási szög	2,2°	2,0°	1,8°	1,8°	1,5°	1,5°
Hátsó ütköző	600 mm	750 mm	750 mm	750 mm	750 mm	750 mm
Hátsó ütköző motor telj.	0,37 kW	0,37 kW	0,37 kW	0,37 kW	0,37 kW	0,37 kW
Motor teljesítmény	3,0 kW (400 V)	5,5 kW (400 V)	7,5 kW (400 V)	7,5 kW (400 V)	7,5 kW (400 V)	7,5 kW (400 V)
Méret (h x sz x m)	2070 x 2120 x 1110 mm	2320 x 2360 x 1280 mm	2880 x 2360 x 1280 mm	3320 x 2360 x 1280 mm	3910 x 2360 x 1280 mm	3910 x 2500 x 1500 mm
Súly	1190 kg	2240 kg	2650 kg	3050 kg	3660 kg	5000 kg

HTBS BASIC S hidraulikus táblaolló széria

Érintőképernyős NC vezérléssel, motoros vágási hézag beállítással.

Modell	HTBS BASIC S 2006	HTBS BASIC S 2010	HTBS BASIC S 2506	HTBS BASIC S 2510	HTBS BASIC S 3006	HTBS BASIC S 3010
Cikkszám	4205020	4205021	4205026	4205027	4205030	4205031
Munkaszélesség	2060 mm	2060 mm	2560 mm	2560 mm	3060 mm	3060 mm
Anyagvastagság (400 N/mm²)	6 mm	10 mm	6 mm	10 mm	6 mm	10 mm
Anyagvastagság (700 N/mm²)	4 mm	6 mm	4 mm	6 mm	4 mm	6 mm
Löketszám percenként	24	12	22	12	20	12
Vágási szög	1,5°	1,5°	1,5°	1,5°	1,5°	1,5°
Hátsó ütköző	1000 mm	1000 mm	1000 mm	1000 mm	1000 mm	1000 mm
Hátsó ütköző sebesség	120 mm/mp.	120 mm/mp.	120 mm/mp.	120 mm/mp.	120 mm/mp.	120 mm/mp.
Oldalsó ütköző	1500 mm	1500 mm	1500 mm	1500 mm	1500 mm	1500 mm
Leszorító egységek száma	12 db	12 db	15 db	14 db	17 db	16 db
Asztal méret	2320 x 485 x 800 mm	2370 x 585 x 900 mm	2820 x 485 x 800 mm	2870 x 585 x 900 mm	3320 x 485 x 800 mm	3370 x 585 x 900 mm
Motor teljesítmény	11 kW	22 kW	11 kW	22 kW	11 kW	22 kW
Hossz x szélesség	2900 x 3120 mm	2950 x 3450 mm	3530 x 3120 mm	3460 x 3450 mm	3900 x 3120 mm	3950 x 3450 mm
Magasság	1900 mm	2200 mm	1900 mm	2200 mm	1900 mm	2200 mm
Súly	5100 kg	7600 kg	5450 kg	8300 kg	6550 kg	10200 kg

Modell	HTBS BASIC S 3013	HTBS BASIC S 3016	HTBS BASIC S 4006	HTBS BASIC S 4010	HTBS BASIC S 4013	HTBS BASIC S 4016
Cikkszám	4205032	4205033	4205040	4205041	4205042	4205043
Munkaszélesség	3060 mm	3060 mm	4060 mm	4060 mm	4060 mm	4060 mm
Anyagvastagság (400 N/mm²)	13 mm	16 mm	6 mm	10 mm	13 mm	16 mm
Anyagvastagság (700 N/mm²)	8 mm	10 mm	4 mm	6 mm	8 mm	10 mm
Löketszám percenként	12	10	12	10	8	6
Vágási szög	1,8°	2,0°	1,2°	1,5°	1,8°	2,0°
Hátsó ütköző	1000 mm	1000 mm	1000 mm	1000 mm	1000 mm	1000 mm
Hátsó ütköző sebesség	120 mm/mp.	120 mm/mp.	120 mm/mp.	120 mm/mp.	120 mm/mp.	120 mm/mp.
Oldalsó ütköző	1500 mm	1500 mm	1500 mm	1500 mm	1500 mm	1500 mm
Leszorító egységek száma	16 db	16 db	21 db	20 db	20 db	20 db
Asztal méret	3440 x 600 x 900 mm	3500 x 600 x 900 mm	4330 x 485 x 850 mm	4400 x 585 x 900 mm	4440 x 600 x 900 mm	4500 x 600 x 900 mm
Motor teljesítmény	30 kW	37 kW	11 kW	30 kW	37 kW	45 kW
Hossz x szélesség	3950 x 3650 mm	4050 x 3650 mm	4950 x 3120 mm	5000 x 3450 mm	5040 x 3650 mm	5060 x 3650 mm
Magasság	2300 mm	2300 mm	1900 mm	2100 mm	2300 mm	2300 mm
Súly	12100 kg	16100 kg	9510 kg	13800 kg	16500 kg	20500 kg
