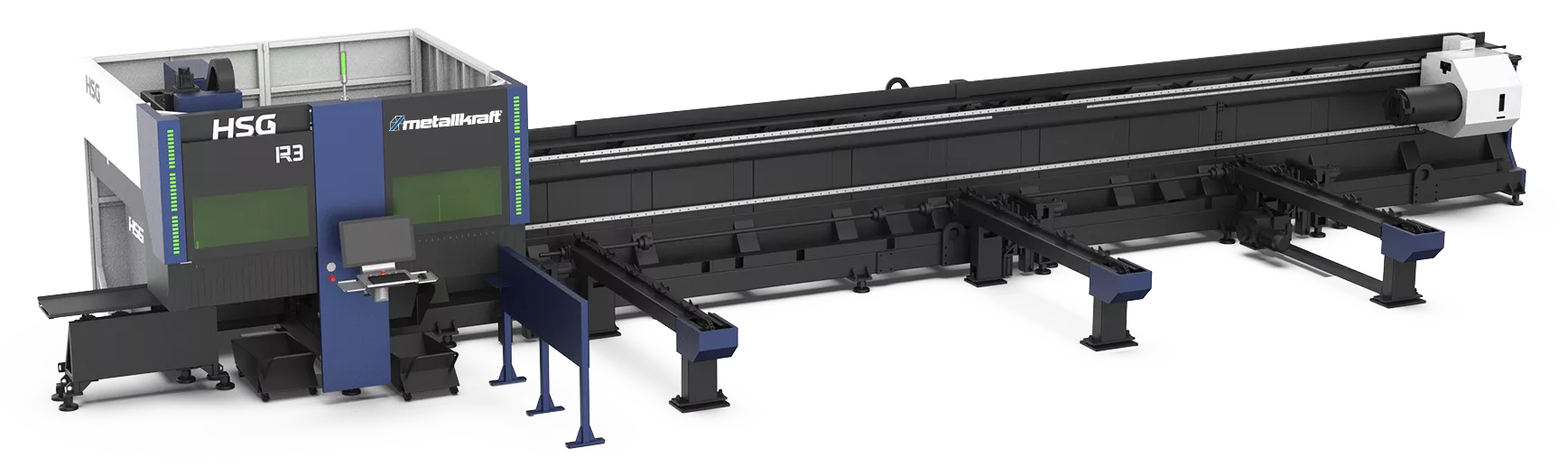

Metallkraft HSG R3R fiber lézervágógép
6000 mm hosszú csövekhez és zártszelvényekhez
Tokmányok
A HSG speciális tokmányokkal a csövek a teljes befogási tartományában 20 mm-től 350 mm-ig gyárthatók anélkül, hogy tokmányt kellene cserélni.
Nyitott profilok gyors feldolgozása
A gép alapkivitelben szabványos tokmánnyal van felszerelve, amellyel könnyedén vágható szögacél, U-profil és H-gerenda.

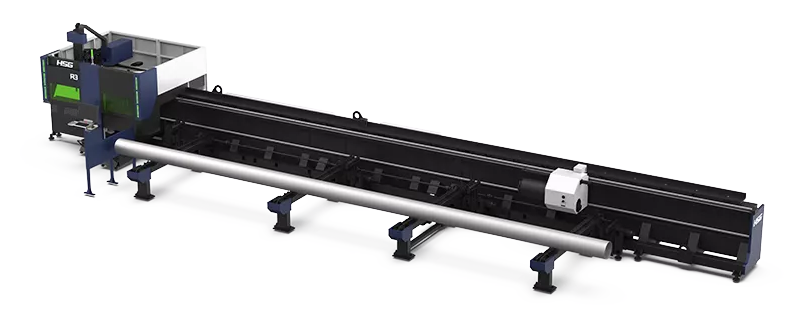

Automatikus be- és kirakodás
A szálanyagok automatikus be- és kirakodása, hatékony és időtakarékos, lerövidíti a gyártás előkészítési idejét. Jelentősen javítja az üzembiztonságot, munkaidőt takarít meg és csökkenti a gyártási költségeket.
Nagy teherbírású vágáskövető alapanyagtartó-rendszer
A nagy teherbírású anyagkövető támasztórendszer teljes körűen hatékony támogatást nyújt a szálanyag feldolgozásban, és javítja a nagy súlyú csőfeldolgozás pontosságát.
Változatos terméklehetőségek
Többféle alapanyag profilt támogat, hogy megfeleljen a különféle feldolgozási igényeknek.
Opcionális feldolgozó csőhossz: 6,5 m / 9 m / 12 m
Opcionális terhelhetőség: 600 kg / 1000 kg
HSG intelligens operációs rendszer
A legmodernebb technológián alapuló intelligens vezérlőrendszer CNC lézeres vágógépekhez. Egyszerűen telepíthető és beállítható, megbízható működésű szoftver, mely biztonságos gyártást, sokféle funkciót és teljesítményt nyújt. A lézervágási megoldások könnyedén és gyorsan testreszabhatók, automatizálhatók.
Műszaki adatok
| Modell | HSG R3R |
|---|---|
| Lézerteljesítmény | 3000 – 20000 W |
| Hatékony vágási hossz | 1000-6500 mm |
| Cső vágási kapacitás | Ø 20-350 mm |
| Zártszelvény vágási kapacitás | 20 x 20 – 350 x 350 mm |
| Max. elmozdulási sebesség | 80 m / perc |
| Max. gyorsulás | 0.8 G |
| X/Y-tengely pozicionálási pontosság | ±0,03 mm/m |
| Max. terhelhetőség (tokmányba fogott anyag) | 600 kg / opció: 1000 kg |
- Masszív hegesztett géptest a minimális deformáció miatt hosszú élettartamot biztosít.
- Nagy teljesítményű lézer forrás és stabil operációs rendszer, amivel a legjobb vágási hatás érhető el.
- A gép saját hűtőrendszerrel, kenési – és porvédő rendszerrel rendelkezik, amely biztosítja a gép stabil, hatékony és tartós működtetését.
- A fej fókusz állítása automatikus, amely megtartja a gyújtótávolságot, ezáltal stabil, állandó vágási minőséget képvisel. Különböző fémek vágására alkalmas, kiváló és stabil a vágási hatás.
- Speciális CAD / CAM program feldolgozó szoftverrel rendelkezik az alapanyagok maximális hely kihasználásához.
- A CNC-rendszer közvetlenül kommunikál az Ethernet interfésszel, ezáltal távfelügyeli a lézeres vágási folyamatot.
