Fémipari vágógépek

Masszív kivitelben a precíz munkavégzéshez.

Amennyiben gépeinkkel kapcsolatban kérdése merülne fel,
vegye fel velünk a kapcsolatot.

Modell	MRA 2	MRA 3
Cikkszám	3772992	3772993
Cső átmérő	28 / 34 / 43 mm	50 / 61 mm
Falvastagság (alumínium)	4,5 mm	4,5 mm
Falvastagság (réz)	4 mm	4 mm
Falvastagság (sárgaréz)	4 mm	4 mm
Falvastagság (szerkezeti acél)	3 mm	3 mm
Falvastagság (rm. acél)	2 mm	2 mm
Méret (h x sz x m)	1060 x 160 x 80 mm	1090 x 160 x 105 mm
Súly	8 kg	15 kg

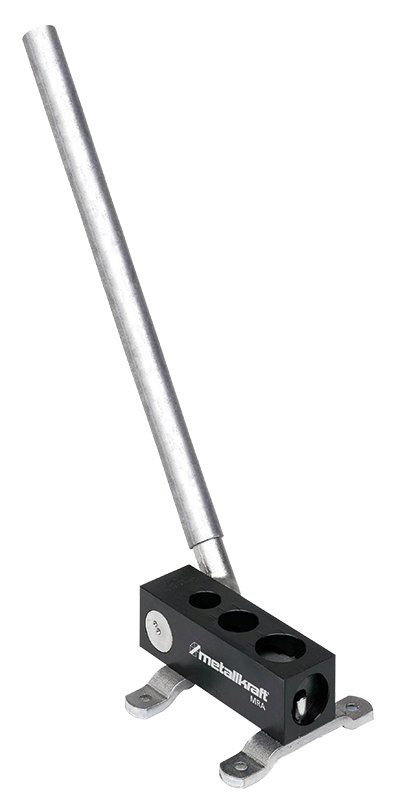

Cső-kicsípőgépek vízszintes és függőleges munkalehetőséggel.

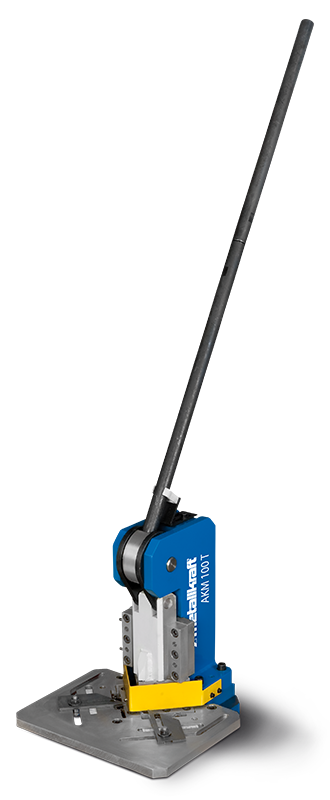

Kézi sarok kicsípő gép sarkok stancolására, formálására.

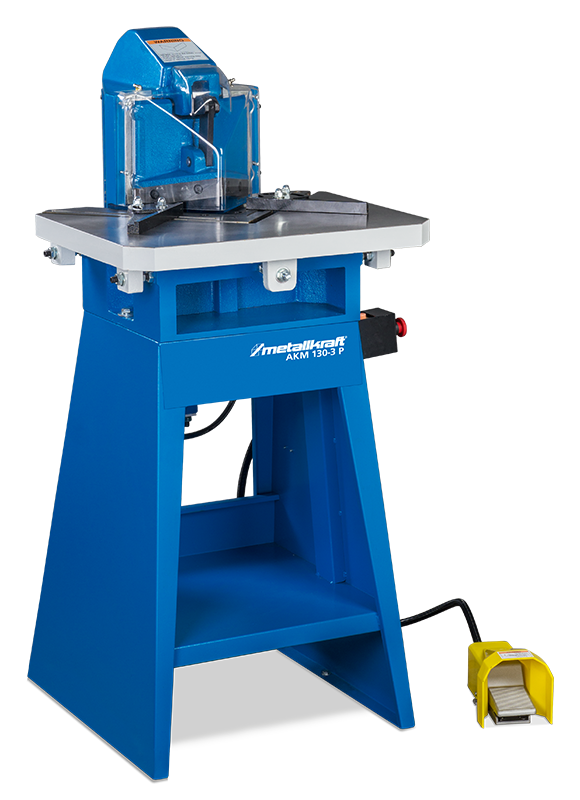

Pneumatikus sarokkivágó gépek fémlemezek gyors, téglalap alakú bevágásához.

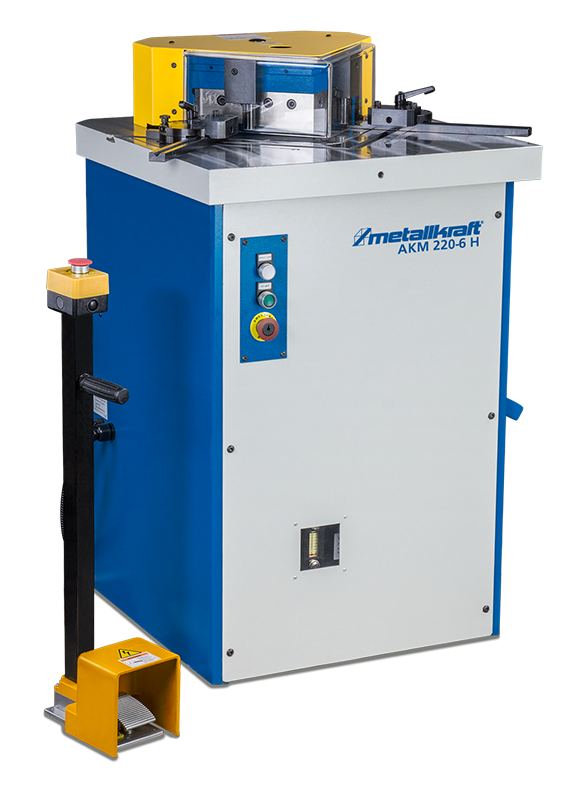

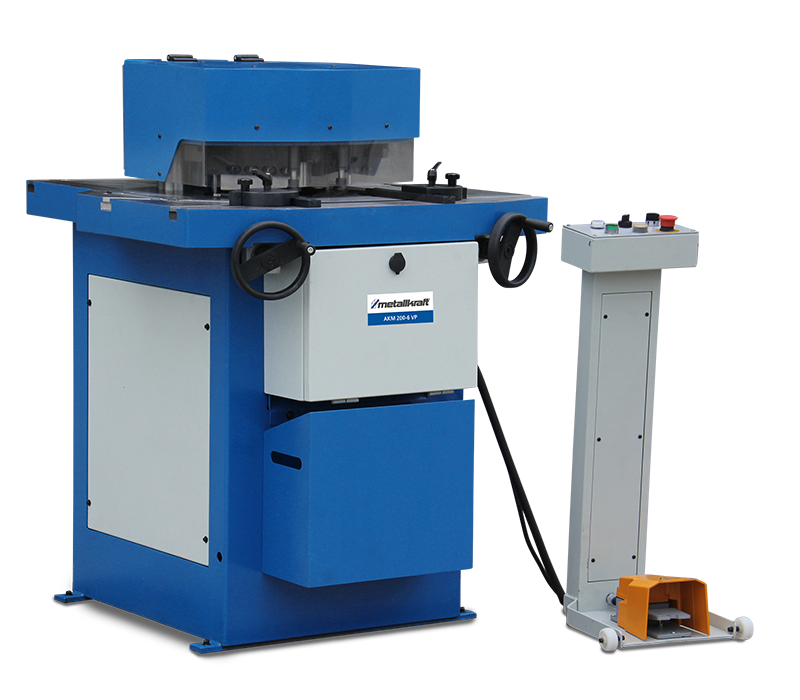

Hidraulikus sarokkivágó gépek fémlemezek gyors, téglalap alakú bevágásához.

Sarok-kivágógép lyukasztó állomással, hidraulikus hajtással.

30 x 20 mm-es hornyok készítéséhez fém vagy nem fém munkadarabokban.

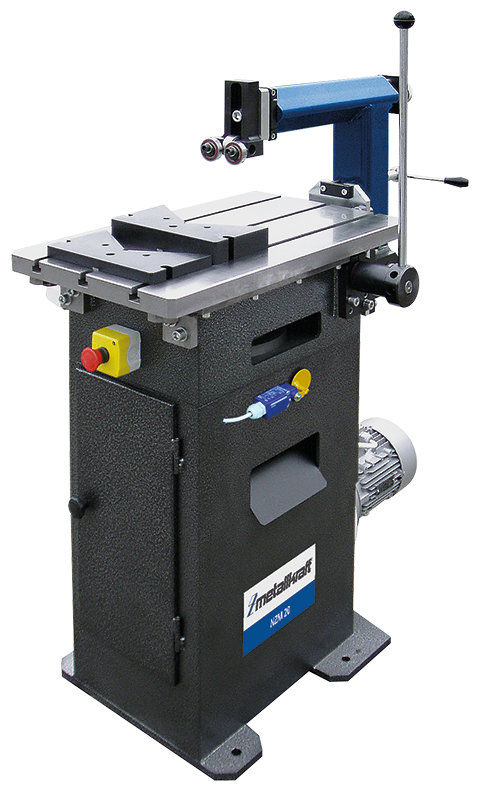

Modell	NZM 20
Cikkszám	3818420
Teljesítmény	1,5 kW (400 V)
Min. munkadarab magasság	tooth spacing of the drawing knife + 2 mm
Max. munkadarab magasság	90 / 170 mm
Max. munkadarab magasság magyarázata	Drawing knife with width 5-8 mm / 10-20 mm
Percenkénti löketszám	54
Munkaasztal (h x sz x m)	400 x 680 x 880 mm
Max. slot depth	30 mm
Min. slot width	20 mm
Méret (h x sz x m)	520 x 1030 x 1200 mm
Súly	330 kg

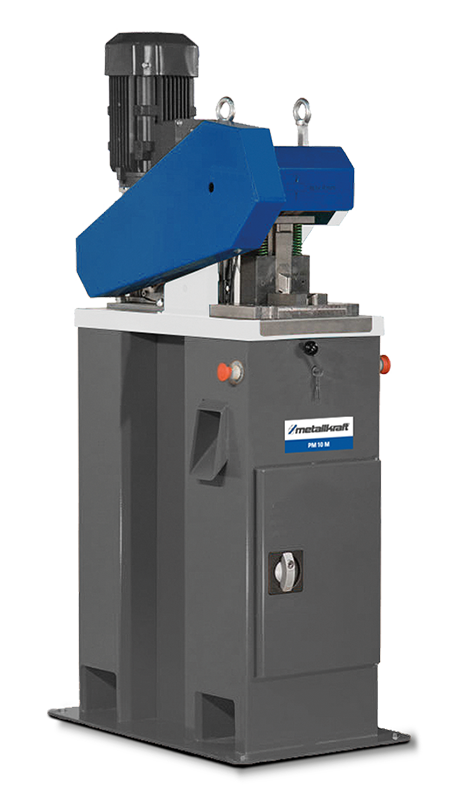

Stancoló- és lyukasztógép 10 t nyomóerővel precíz lyukasztási és vágási munkákhoz.

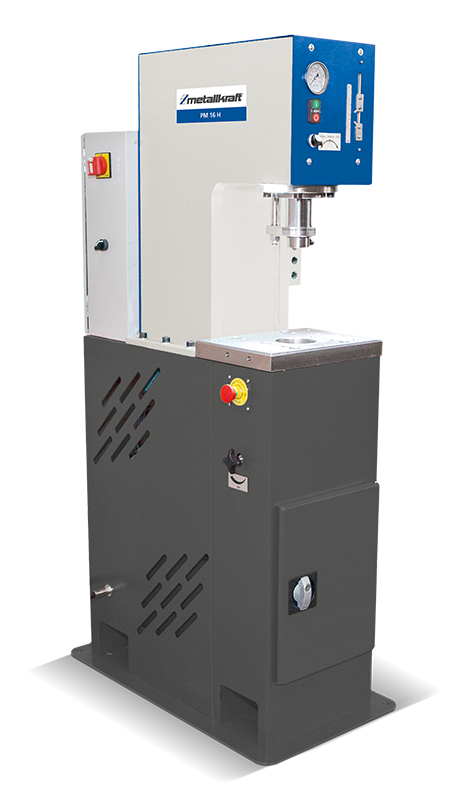

Univerzális prés 16 t nyomóerővel vágáshoz, lyukasztáshoz, dombornyomáshoz.

5 megmunkálási lehetőséggel, lábvezérléssel

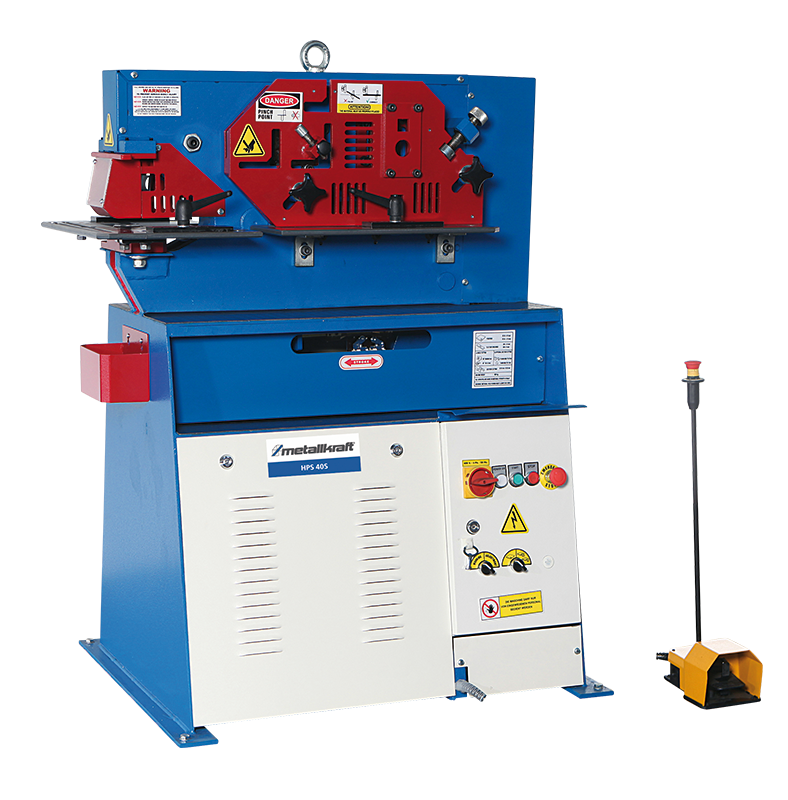

HPS 40 S

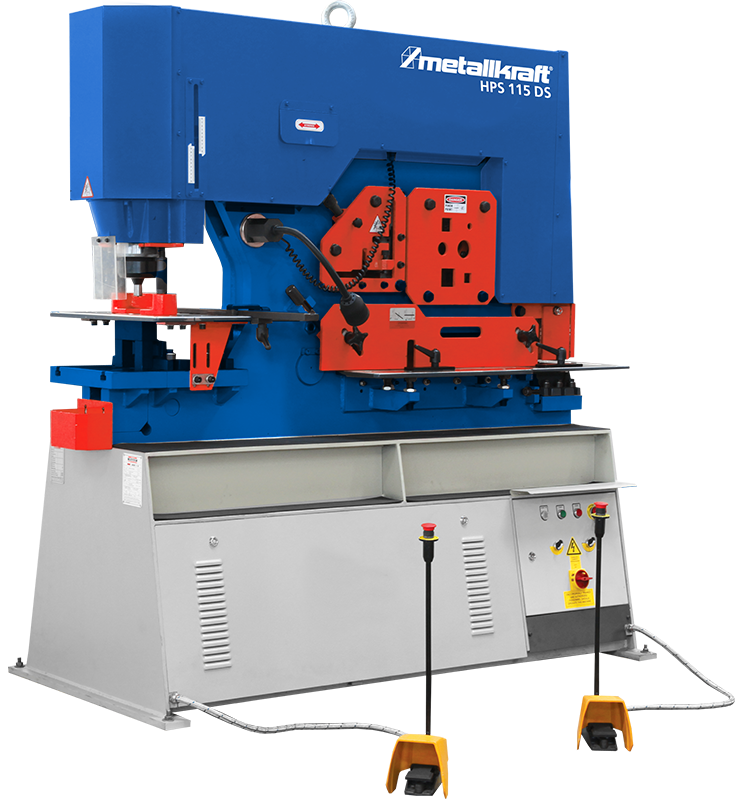

HPS 115 DS

Modell	HPS 40S	HPS 45S	HPS 60S	HPS 55DS
Cikkszám	3819040	3819045	3819060	3819055
Motor teljesítmény (400 V)	3 kW	4 kW	4 kW	5,5 kW
Méret (h x sz x m)	1100 x 800 x 1520 mm	1500 x 950 x 1680 mm	1520 x 950 x 1780 mm	1500 x 950 x 1880 mm
Súly	580 kg	1400 kg	1440 kg	1520 kg
Lyukasztó állomás
Nyomóerő	40 tonna	45 tonna	60 tonna	55 tonna
Ø x max. lemezvastagság (400 N / mm²)	Ø 20 x 15 mm	Ø 22 x 15 mm	Ø 28 x 15 mm	Ø 20 x 20 mm
Kinyúlás / Löket	175 mm / 50 mm	175 mm / 50 mm	220 mm / 55 mm	255 mm / 60 mm
Löket / perc	20	20	25	25
Munkamagasság	970 mm	955 mm	955 mm	1030 mm
Acélvágó olló
Kör / Téglalap	Ø 30 / 25 mm	Ø 30 / 25 mm	Ø 40 / 35 mm	Ø 40 / 40 mm
Szögacél-vágó olló
90° vágás	80 x 80 x 8 mm	100 x 100 x 10 mm	120 x 120 x 12 mm	120 x 120 x 12 mm
45° vágás	50 x 6 mm	70 x 6 mm	80 x 8 mm	70 x 10 mm
Munkamagasság	1100 mm	1140 mm	1155 mm	1130 mm
Lemezvágó olló
Max. anyagvastagság	200 x 13 mm	200 x 15 mm	200 x 20 mm	200 x 20 mm
Max. anyagméret	300 x 6 mm	300 x 12 mm	300 x 15 mm	300 x 15 mm
Késhosszúság	356 mm	316 mm	317 mm	317 mm
Szögvágás	80 x 10 mm	80 x 10 mm	80 x 10 mm	80 x 15 mm
Munkamagasság	980 mm	955 mm	955 mm	900 mm
Kivágó állomás
Max. anyagvastagság	–	8 mm	10 mm	10 mm
Szélesség x mélység	–	35 x 75 mm	42 x 100 mm	45 x 90 mm

Modell	HPS 65DS	HPS 85DS	HPS 115DS	HPS 175DS
Cikkszám	3819065	3819085	3819115	3819175
Motor teljesítmény (400 V)	5,5 kW	7,5 kW	11 kW	11 kW
Méret (h x sz x m)	1700 x 950 x 1880 mm	1920 x 950 x 2040 mm	2040 x 950 x 2180 mm	2730 x 1150 x 2280 mm
Súly	1600 kg	2315 kg	2920 kg	6000 kg
Lyukasztó állomás
Nyomóerő	65 tonna	85 tonna	115 tonna	175 tonna
Ø x max. lemezvastagság (400 N / mm²)	Ø 26 x 20 mm	Ø 33 x 20 mm	Ø 34 x 26 mm	Ø 40 x 32 mm
Max. Ø x lemezvastagság	Ø 57 x 10 mm (opc.)	Ø 57 x 10 mm (opc.)	Ø 55 x 16 mm (opc.)	Ø 57 x 22 mm (opc.)
Kinyúlás / Löket	305 mm / 55 mm	355 mm / 80 mm	355 mm / 80 mm	625 mm / 80 mm
Löket / perc	25	25	25	22
Munkamagasság	1030 mm	1080 mm	1110 mm	1130 mm
Acélvágó olló
Kör / Téglalap	Ø 45 / 45 mm	Ø 50 / 50 mm	Ø 55 / 50 mm	Ø 65 / 50 mm
Szögacél-vágó olló
90° vágás	120 x 120 x 12 mm	150 x 150 x 15 mm	150 x 150 x 15 mm	200 x 200 x 15 mm
45° vágás	70 x 70 x 10 mm	80 x 80 x 8 mm	80 x 80 x 10 mm	80 x 80 x 10 mm
Munkamagasság	1140 mm	1200 mm	1215 mm	1130 mm
Lemezvágó olló
Max. anyagvastagság	300 x 20 mm	380 x 20 mm	380 x 25 mm	380 x 30 mm
Max. anyagméret	375 x 15 mm	480 x 15 mm	600 x 15 mm	600 x 20 mm
Késhosszúság	380 mm	482 mm	610 mm	610 mm
Szögvágás	100 x 100 x 15 mm	120 x 120 x 15 mm	120 x 120 x 15 mm	120 x 120 x 15 mm
Munkamagasság	900 mm	940 mm	935 mm	810 mm
Kivágó állomás
Max. anyagvastagság	10 mm	13 mm	13 mm	16 mm
Szélesség x mélység	45 x 90 mm	52 x 100 mm	60 x 100 mm	60 x 100 mm

Erőteljes motorral, fémlemezek, lapos- és szögacélok lyukasztására.

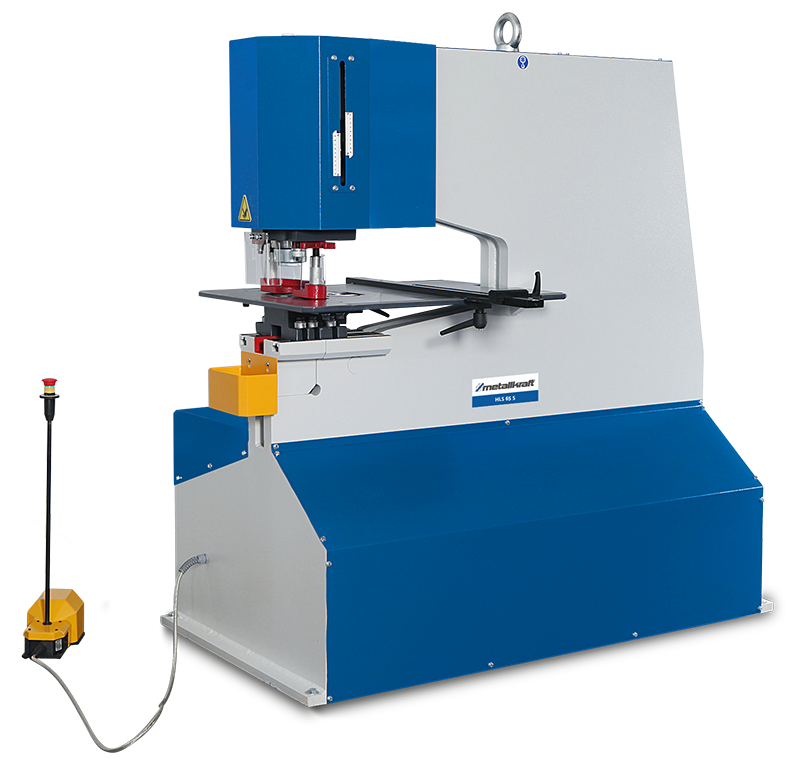

HLS 65 S

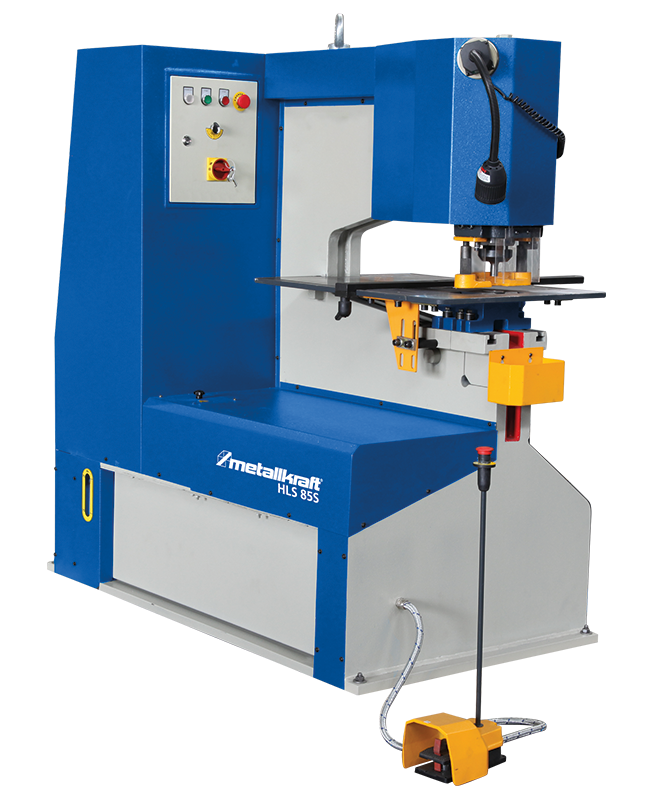

HLS 85 S

Modell	HLS 65 S	HLS 85 S	HLS 115 S	HLS 175 S
Cikkszám	3818065	3818085	3818115	3818175
Nyomóerő	65 tonna	85 tonna	115 tonna	175 tonna
Ø x max. lemezvastagság (400 N / mm²)	Ø 26 x 20 mm	Ø 33 x 20 mm	Ø 34 x 26 mm	Ø 40 x 32 mm
Max. Ø x lemezvastagság	Ø 57 x 10 mm	Ø 57 x 12 mm	Ø 55 x 16 mm	Ø 57 x 22 mm
Kinyúlás	625 mm	625 mm	625 mm	625 mm
Löket	55 mm	80 mm	80 mm	80 mm
Percenkénti löketszám	22	21	21	21
Lyukasztási munkamagasság	950 mm	950 mm	950 mm	950 mm
Motor teljesítmény (400 V)	5,5 kW	7,5 kW	11 kW	11 kW
Méret (h x sz x m)	1600 x 900 x 1800 mm	1850 x 950 x 1920 mm	2000 x 950 x 1970 mm	2700 x 1120 x 2160 mm
Súly	2440 kg	3270 kg	3760 kg	5270 kg
